Tecnologia e soluções para usinagem da Cabeça Femoral

ISCAR, fabricante líder de ferramentas de corte para a Indústria Metal Mecânico, investiu tempo e recursos para desenvolver soluções otimizadas para o maquinário do setor médico, aplicando geometrias, ferramentas e classes dedicadas.

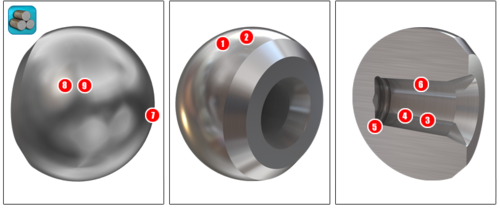

A usinagem de uma cabeça femoral envolvem operações de torneamento e canais externo interno, em desbaste e acabamento, furação em desbaste, fresamento com semi-acabamento e corte.

hip joint

As ferramentas de torneamento ISOTURN são utilizadas para torneamento em desbaste. As ferramentas padrão ISO desempenham a maioria das aplicações de remoção de cavacos da indústria, desde o desbaste ao acabamento. Oferecidos em geometrias standard, as pastilhas de torneamento “trigon” para torneamento axial e em faceamento possuem seis arestas de corte angular de 80°. Para usinagem em perfil, a ISCAR fornece pastilhas precisas de canais em perfis especiais em formato V-LOCK, para espessuras de perfil de 10 - 36 mm.  Pastilhas precisas e utilitárias de raio completo CUT-GRIP, são utilizadas para realizar torneamento em semiacabamento.

Ferramentas SUMOCHAM realizam a operação de furação em desbaste oferecendo a rápida remoção de metal e menor tempo de set-up. As ferramentas SUMOCHAM integram um sistema de fixação que permite altos avanços de retrocesso da ferramenta e uma haste projetada com canais torcidos e um corpo durável e estável.

Fresas de topos com 4 facas CHATTERFREE são utilizadas para a operação de fresamento em semiacabamento; as fresas de topo possuem hélice de 38° e passo variado para eliminar a vibração com folga na haste de 3xD. As pastilhas CHAMGROOVE são aplicadas em operações de canais internos em semiacabamento. As pastilhas possuem diâmetro mínimo de entrada pequenos, iniciando em apenas 8 mm (outros diâmetros são 11 mm e 15 mm) com refrigeração interna.

Torneamento interno em semiacabamento é realizado com pastilhas da linha ISOTURN montadas em porta-ferramentas SWISSTURN. Nas operações de corte utilizamos as pastilhas DO-GRIP, que possuem geometria torcida das arestas sem limitações de profundidade de corte.

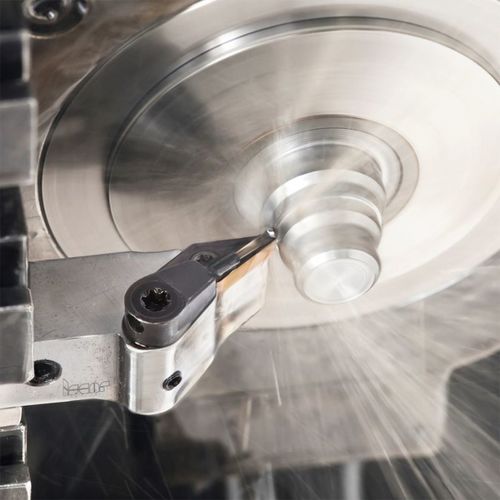

Swiss Turn Iscar
Swiss Turn Iscar

Para o torneamento em desbaste, é utilizada a linha de pastilhas standard SWISSTURN ISO com tamanhos de hastes pequenas. Também disponíveis para essa operação, temos as pastilhas retificadas de precisão e raios pequenos para fabricação de peças pequenas e finas.

A operação de torneamento em semiacabamento é realizada utilizando as pastilhas CUT-GRIP. Além da ampla variedade de pastilhas utilitárias e retificadas de uso geral na família CUT-GRIP, existe uma ampla linha de pastilhas para aplicações e materiais específicos.

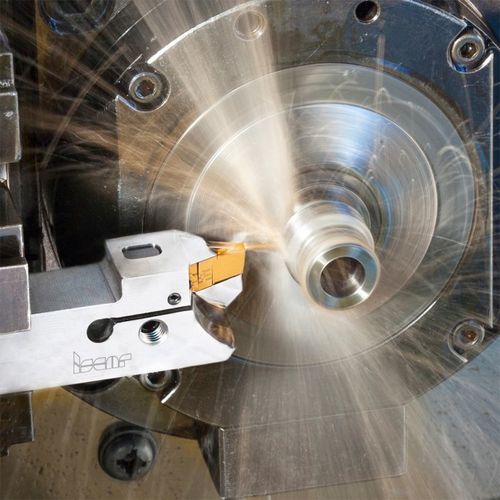

CUT-GRIP ISCAR
Cut-Grip Iscar
Acesse o link para visualizar as operações da usinagem de uma Cabeça Femoral: https://www.iscar.com/newarticles.aspx/countryid/1/newarticleid/1897
