Teste da Microdureza

Descrição

O termo ‘teste da microdureza’ usualmente se refere a endentações estáticas provocadas por cargas menores que 1kgf. O endentador pode ser a pirâmide de diamante Vickers ou a pirâmide alongada de Knoop.

O procedimento de teste é muito semelhante ao do teste padrão Vickers, exceto que é feito numa escala microscópica, com instrumentos de precisão mais alta.

A superfície a ser testada geralmente requer um acabamento metalográfico. Quanto menor a carga de teste, maior o grau de acabamento superficial necessário.

Microscópios são usados para medir as endentações; eles normalmente tem aumentos de 500x e medem com precisão de +0.5 microns (mm). Diferenças de até +0.2 microns podem ser observadas se o operador tiver cuidado e experiência.

Dureza Knoop

O número de dureza Knoop (KHN) é a razão entre a carga aplicada no endentador P (kgf) e a área projetada não recuperada A (mm2)



Continua depois da publicidade


Onde:

  • F = é a carga aplicada em kgf
  • A = é a projeção da área não recuperada da endentação em mm2
  • L = é o comprimento medido da diagonal maior da endentação em mm
  • C = 0.07028 = é a constante do endentador , relacionando a área projetada da endentação ao quadrado do comprimento da diagonal maior.

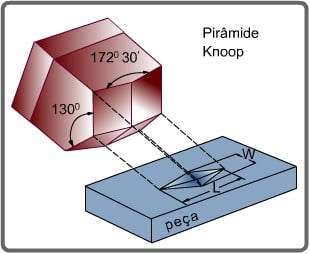

O endentador Knoop é um diamante em forma piramidal que produz uma endentação em forma de pirâmide, com uma relação entre diagonais de 7:1. A profundidade da endentação é de aproximadamente 1/30 do seu comprimento. Para a determinação da dureza Knoop, somente a diagonal maior da endentação é medida e usada na fórmula acima para o cálculo da KHN . Podem ser usadas tabelas contendo os valores já conhecidos da dureza Knoop.

Dureza Vickers

O valor da dureza com a Pirâmide de Diamante de Vickers é a carga aplicada (em kgf) dividida pela área da superfície da endentação (em mm2).

Onde:

  • F= é a carga em kgf
  • d = é a media aritmética das duas diagonais , d1 e d2 em mm
  • HV = é a dureza Vickers

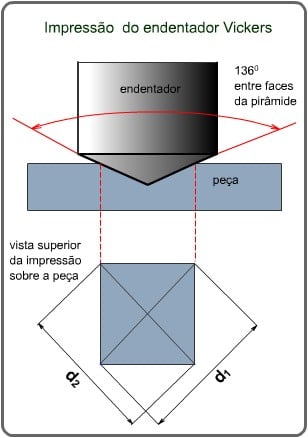

O endentador Pirâmide de Diamante Vickers tem a forma de uma pirâmide quadrada com 1360 entre faces. Para calcular o valor da dureza de Pirâmide de diamante Vickers, ambas as diagonais da endentação são medidas, e a média destes valores é usada na fórmula acima para a determinação do valor HV.

Comparando Knoop e Vickers

Comparando os endentadores dos testes de Vickers e Knoop pode-se observar que:

  • Endentadores Vickers penetram aproximadamente o dobro da profundidade dos endentadores Knoop
  • A diagonal da endentação Vickers é aproximadamente 1/3 do comprimento da maior diagonal de Knoop
  • O teste Vickers é menos sensível às condições da superfície do que o teste Knoop
  • O teste Vickers é mais sensível a erros e medição do que o teste Knoop
  • O teste Vickers é bom para pequenas áreas curvas
  • O teste Knoop é melhor para pequenas áreas alongadas
  • O teste Knoop é bom para materias frágeis muito duros e seções muito finas
