Teste de Dureza Rockwell

Descrição

O teste de dureza Rockwell consiste em endentar o material sob teste com um cone de diamante ou endentador de esfera de aço endurecido. O endentador é pressionado contra a superfície do corpo de prova com uma pré-carga F0 , usualmente de 10kgf . Quando o equilíbrio é atingido, um dispositivo indicativo que segue os movimentos do endentador e responde às variações da profundidade de penetração é ajustado para a posição zero.

Ainda com a pré-carga aplicada, uma segunda carga é introduzida, aumentando a penetração. Atingido novamente o equilíbrio a carga é removida, mantendo-se a pré-carga. A remoção da carga provoca uma recuperação parcial, reduzindo a profundidade da penetração. O aumento permanente na profundidade da penetração resultante da aplicação e remoção da carga é usado para calcular o valor da dureza Rockwell.

onde:

  • e = aumento permanente da profundidade de penetração devido à carga maior F1 medido em unidades de 0,002 mm
  • E = constante que depende do formato do endentador: 100 para endentador de diamante, 130 para endentador de esfera de aço
  • HR = valor da dureza Rockwell
  • F0 = pré-carga em kgf
  • F1= carga em kgf
  • F= carga total em kgf

Escalas de dureza Rockwel

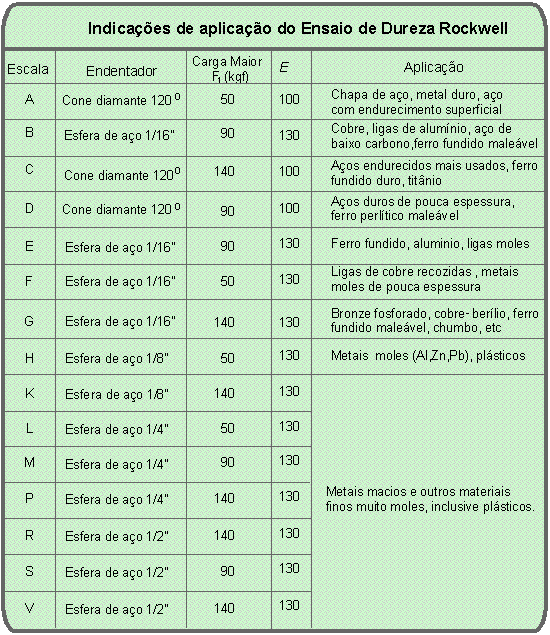

Existem várias escalas de dureza Rockwell, estabelecidas de acordo com os tipos de material a testar . Abaixo são mostradas as características de cada uma das referidas escalas, para pré-carga Fo de 10 kgf.

Cuidados especiais

As peças do material testado devem estar limpas e a área da região do ponto de medida deve ser lisa.

Vantagens e Desvantagens

As Vantagens do teste Rockwell incluem a medida direta do valor da dureza e a rapidez do teste. Além disto o teste é não destrutivo, isto é, em geral a peça pode ser utilizada depois da medida. Entre as desvantagens estão a multiplicidade de escalas não relacionadas e os possíveis efeitos da mesa usada para suporte do corpo de prova (experimente colocar uma folha de papel fino sob um bloco de teste e observe o efeito na medição da dureza). Os testes de Vickers e Brinell não são sensíveis a este efeito.

Principais Normas para o teste

ABNT
NBRNM146-1 (1998) Materiais metálicos - Dureza Rockwell -Medição da dureza Rockwell (escalas A, B, C, D, E, F, G, H e K) e Rockwell superfícial (escalas 15N, 30N, 45N, 15T, 30 T e 45 T) e calibração de equipamento

Outras

ASTM
E18-05e1 Standard Test Methods for Rockwell Hardness and Rockwell Superficial Hardness of Metallic Materials

ISO
ISO 6508-1:1999 Metallic materials - Rockwell hardness test - Part 1: Test method (scales A, B, C, D, E, F, G, H, K, N, T)
ISO 6508-2:1999 Metallic materials - Rockwell hardness test - Part 2: Verification and calibration of testing machines (scales A, B, C, D, E, F, G, H, K, N, T)
ISO 6508-3:1999 Metallic materials - Rockwell hardness test - Part 3: Calibration of reference blocks (scales A, B, C, D, E, F, G, H, K, N, T)
ISO 3738-1and 2:1982 Hardmetals - Rockwell hardness test (scale A) - Part 1: Test method Preparation and calibration of standard test blocks ; Part2 -Preparation and calibration of standard test blocks
