Característica Específicas: é um ferro fundido com grafita tipos I e II, em matriz perlítica/ferrítica, obtida através de tratamento térmico. Tem elevadas propriedades mecânicas, boa temperabilidade e bom acabamento superficial. O material tem comportamento de resistência ( tração e escoamento) similar aos aços SAE 1040 laminados a quente, na condição bruta de fusão.
Microestrutura: é constituida de grafita em forma de nódulos (esferas) , formas I e II, tamanhos 6 - 8, de acordo com ASTM A 247. A matriz é perlítica/ferrítica, com aproximadamente 50% de perlita e no máximo 5% de carbonetos dispersos.

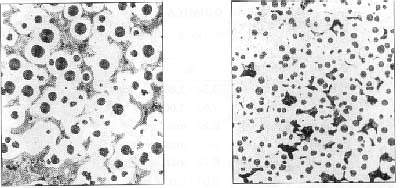

Microestrutura Típica no núcleo(esq.) e periferia (dir.)
Propriedades Mecânicas: valores típicos tomados de corpos de prova retirados das barras na seção médio-raio.
| DIMENSÕES (mm) | DUREZA (HB) |
|---|---|
| 27,6 - 75,8 | 217 - 269 |
| 75,9 - 195,3 | 207 - 255 |
| 195,4 - 476,6 |
187 - 255 |
Tensão Limite de Resistência à Tração (mínima) = 550 MPa
Tensão Limite de Escoamento (mínima) = 380 MPa
Alongamento (mínimo)= 6 %
Composição Química :a composição é mostrada na tabela abaixo
| ELEMENTO | PORCENTAGEM |
|---|---|
| C1 | 3,30 - 3,80 |
| Si | 2,60 - 3,00 |
| Mn |
0,20 máximo |
| S |
0,02 máximo |
| P | 0,10 máximo |
| Mg2 |
0,04 - 0,07 |
Nota 1: as faixas de conteudo de carbono são especificadas para cada grupo de bitolas, de forma a controlar o tipo e o tamanho da grafita. A variação dentro de uma faixa é de aproximadamente 0,20%.
Nota 2: o Magnésio é adicionado com o objetivo de favorecer a formação da grafita esferoidal.
