Ferro Fundido Nodular Ferrítico (FE 40015)

Característica Específicas:é um ferro fundido com grafita tipos I e II, em matriz totalmente ferrítica, obtida através de tratamento térmico. Tem excelente usinabilidade, elevada tenacidade e alta permeabilidade magnética, devido à matriz ferrítica. O material tem comportamento de resistência (tração e escoamento) similar aos aços SAE 1020 laminados a quente, na condição bruta de fusão.

Uso: o mesmo indicado para os aços 1020

Microestrutura: é constituida de grafita em forma de nódulos (esferas) , formas I e II, tamanhos 6 - 8, de acordo com ASTM A 247. A matriz é totalmente ferrítica.

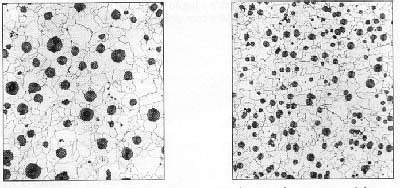

Microestrutura típica no núcleo (esq.) e na periferia (dir)
Microestrutura típica no núcleo (esq.) e na periferia (dir)

Propriedades Mecânicas: valores típicos tomados de corpos de prova retirados das barras na seção médio-raio.

DIMENSÕES (mm) DUREZA (HB)
27,6 - 208,0 131 - 207
208,1 - 451,2 121 - 207

Tensão Limite de Resistência à Tração (mínima) = 400 MPa
Tensão Limite de Escoamento (mínima) = 270 MPa
Alongamento (mínimo) = 15%


Composição Química: a composição é mostrada na tabela abaixo

ELEMENTO PORCENTAGEM
C1 3,30 - 3,80
Si 2,60 - 3,00
Mn
0,20 máximo
S
0,02 máximo
P 0,10 máximo
Mg2
0,04 - 0,07


Nota 1: as faixas de conteudo de carbono são especificadas para cada grupo de bitolas, de forma a controlar o tipo e o tamanho da grafita. A variação dentro de uma faixa é de aproximadamente 0,20%.
Nota 2: o Magnésio é adicionado com o objetivo de favorecer a formação da grafita esferoidal.

Tópicos:
