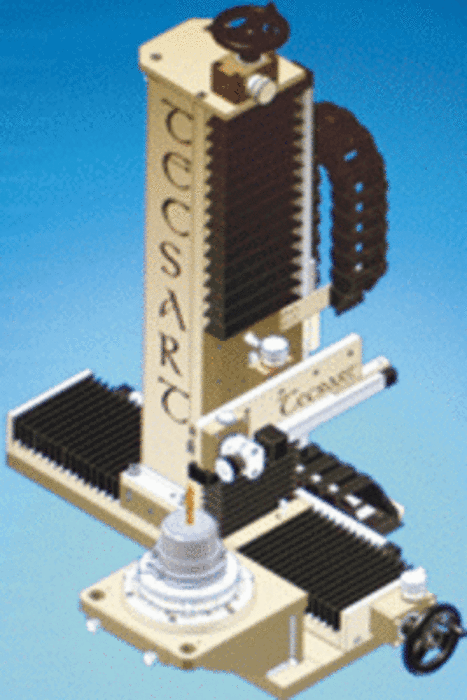

TecSart - Máquina de medição por imagem
Descrição
É capaz de realizar diferentes funções acopladas, de acordo com a necessidade de produção do cliente. O mesmo equipamento realiza funções de máquinas distintas como: máquina tridimensional de cinco eixos, pre-setter, projetor de perfil horizontal e vertical, medidor de circularidade, rugosímetro, entre outras. Esta característica multifuncional é revertida em economia de tempo, espaço e investimento na produção.
Componentes:
- Sistema óptico composto por câmara de vídeo e lentes para capturar e ampliar detalhes e especificações do material
- Conjunto de réguas digitais de precisão em três eixos
- Dispositivo mecânico com cinco eixos destinados à movimentação do conjunto ótico e fixação da peça a ser avaliada
- Software gerencial específico (compatível com o Windows) capaz de gravar e integrar fotos e detalhes técnicos, além de emitir laudo técnico e gerar arquivos que podem ser transferidos via internet
Benefícios:
- Dimensionamento de ferramentas, peças e componentes sob qualquer situação geométrica
- Verificação de detalhes e especificações da operação ou serviço executado na peça
- Uso de software capaz de registrar e documentar o exame técnico em curso
- Emissão de laudo técnico com informações detalhadas e precisas
- Geração de imagens e arquivos eletrônicos prontos para serem transferidos via internet para clientes ou fornecedores de forma rápida, precisa e segura
- Treinamento e assistência técnica são garantidos pela FerSart na aquisição do produto
- Economia de tempo e investimento devido à multiplicidade de funções executadas;
- Flexibilidade, rapidez e precisão no fornecimento da informação
Características
A. 5 eixos de movimentação:
X = 150 mm (com 1 regulagem);
Y = 300 mm (com 2 regulagens macro e micro);
Z = 400 mm ((com 2 regulagens macro e micro)
B = 180° (com travamento angular)
C = 360° (com travamento angular)
B. Dimensões do equipamento: 523 mm x 721 mm x 850 mm
C. Peso estimado do equipamento: 100 kg;
D. Escalas digitais em X, Y e Z com display LCD, precisão 0,005 mm
E. 1 licença de Software de medição:
Versão expandida com overlay DXF, módulo de focagem, módulo temporizador, função de auto-calibração para correção de distorções ópticas.
Medição de raios, ângulos e comprimentos
F. 1 unidade de Câmera de vídeo:
1600 x 1200 Pixel;
Entrada USB 2.0
G. 1 unidade de Conjunto óptico acoplado à câmera composto de:
1 unidade de Objetiva (9 distancias focais disponíveis 1,6x a 30x)
1 unidade de Tubo (20 tubos disponíveis 40 a 230 mm)
A combinação das alternativas acima resultam em 177 variações de aumento, de distancia de trabalho e superfície visível.
H. 1 unidade de fonte de luz fria com dois condutores de luz tipo pescoço de cisne, Potência:150 W
I. 1 unidade Anel de LEDs
J. Requisitos do sistema para atendimento dos itens (E) & (F) (não fornecido)
Windows XP com SP2, Direct X9c
Excel 2000 ou superior
Placa gráfica com 128MB min
Porta USB 2.0 verdadeira
Drive de CD-Rom
